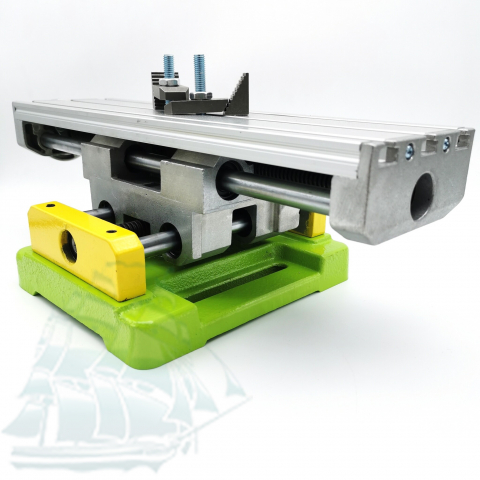

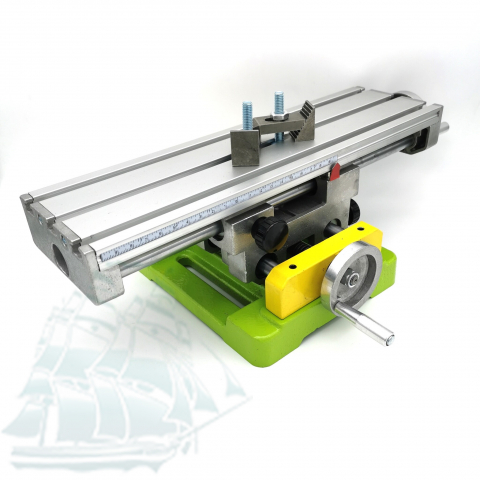

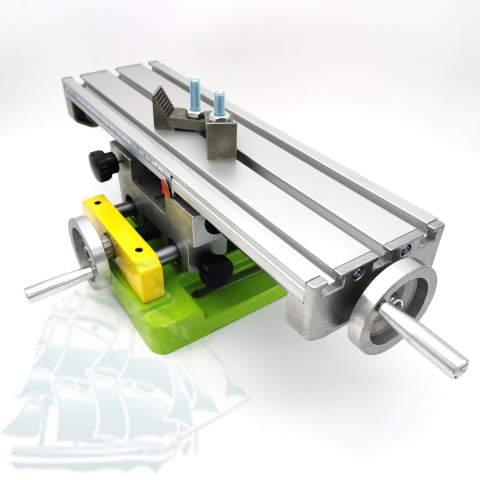

Стол координатный 350х100мм с комплектом прижимов (Код: AC01301117)

Стол координатный 350х100мм с комплектом прижимов

Технические характеристики:

Высота [мм]: 122

Рабочая поверхность [мм]: 350*100

Размер Т-паза [мм]: 8,5

Продольное перемещение [мм]: 170

Поперечное перемещение [мм]: 48

Расстояние между пазами крепления [мм]: 100

Длина пазов крепления [мм]: 85

Тип направляющих: цилиндрические

Описание:

Координатный стол 350х100мм с цилиндрическими направляющими - полезное приспособление в мастерской для хобби. Основное назначение устройство - расширение возможностей настольного сверлильного станка до фрезерного. Кроме того, стол можно использовать, как дополнительную оснастку и на других станках или, как отдельное приспособление, для ручной обработки или для сборки. Материалы обрабатываемых заготовок преимущественно: древесина, пластики и мягкие металлы. На поверхности стола через Т-пазы и при помощи входящих в поставку ступенчатых прижимов закрепляется заготовка или тиски. Рабочая поверхность стола выполнена из упрочненного алюминия. Цилиндрические стальные направляющие обеспечивают приемлемый уровень точности позиционирования и перемещения. Диаметр направляющих - 13мм. Диаметр трапецеидальных приводных винтов 14мм. Перемещение по одной или по обеим осям можно заблокировать при помощи быстрых фиксаторов для предотвращения люфта при фрезеровании или сверлении. Стол характеризуется большей жесткостью и точностью в сравнении с другими столами серии. На опорной площадке станины выполнены продольные пазы, аналогично конструкции сверлильных тисков, позволяющие легко устанавливать устройство на столах сверлильных станков. Размер установочной площадки 190х165мм, а расстояние между пазами крепления - 100мм. В комплекте со столом идет пара полноценных стальных ступенчатых прижимов.
